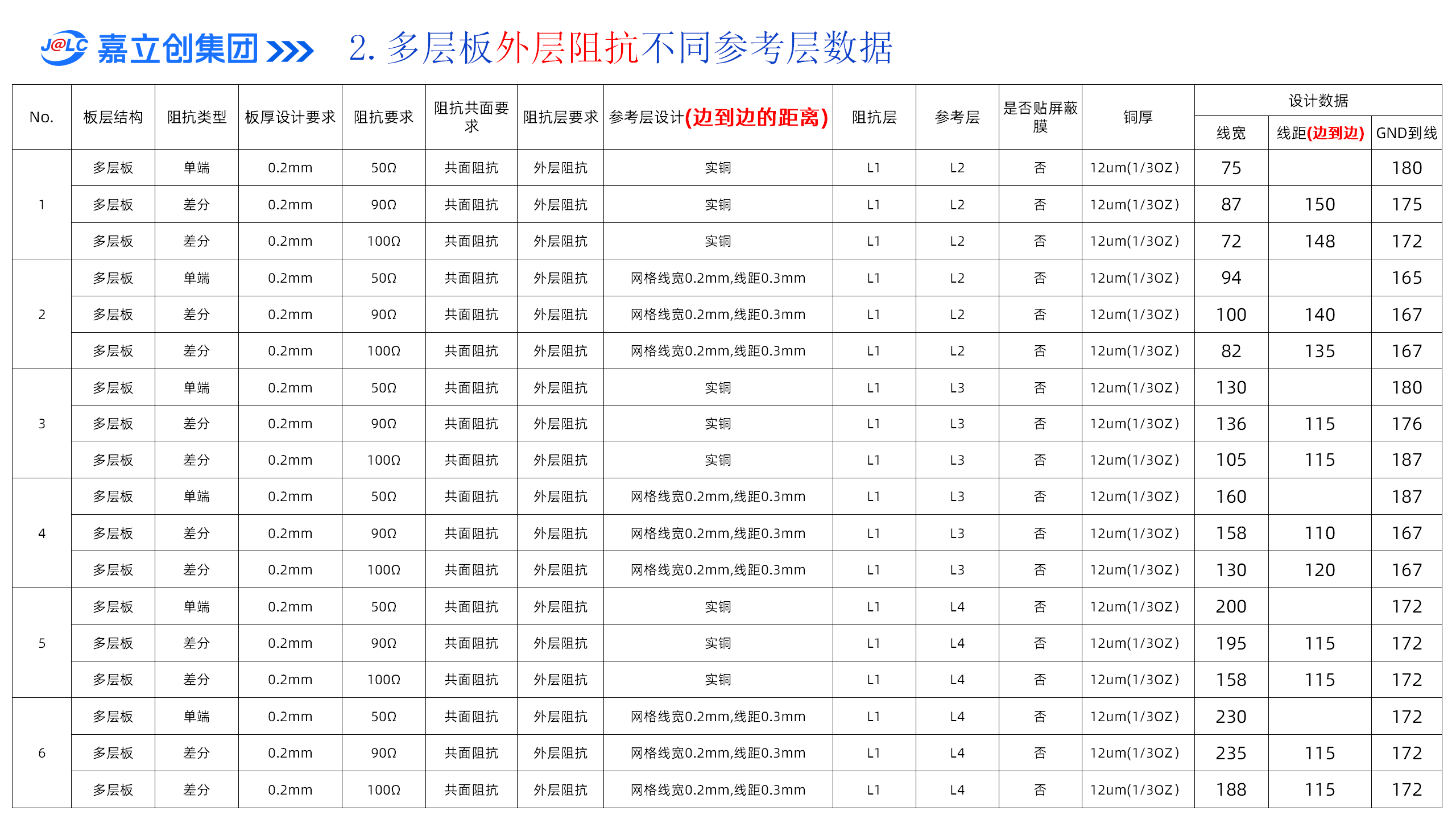

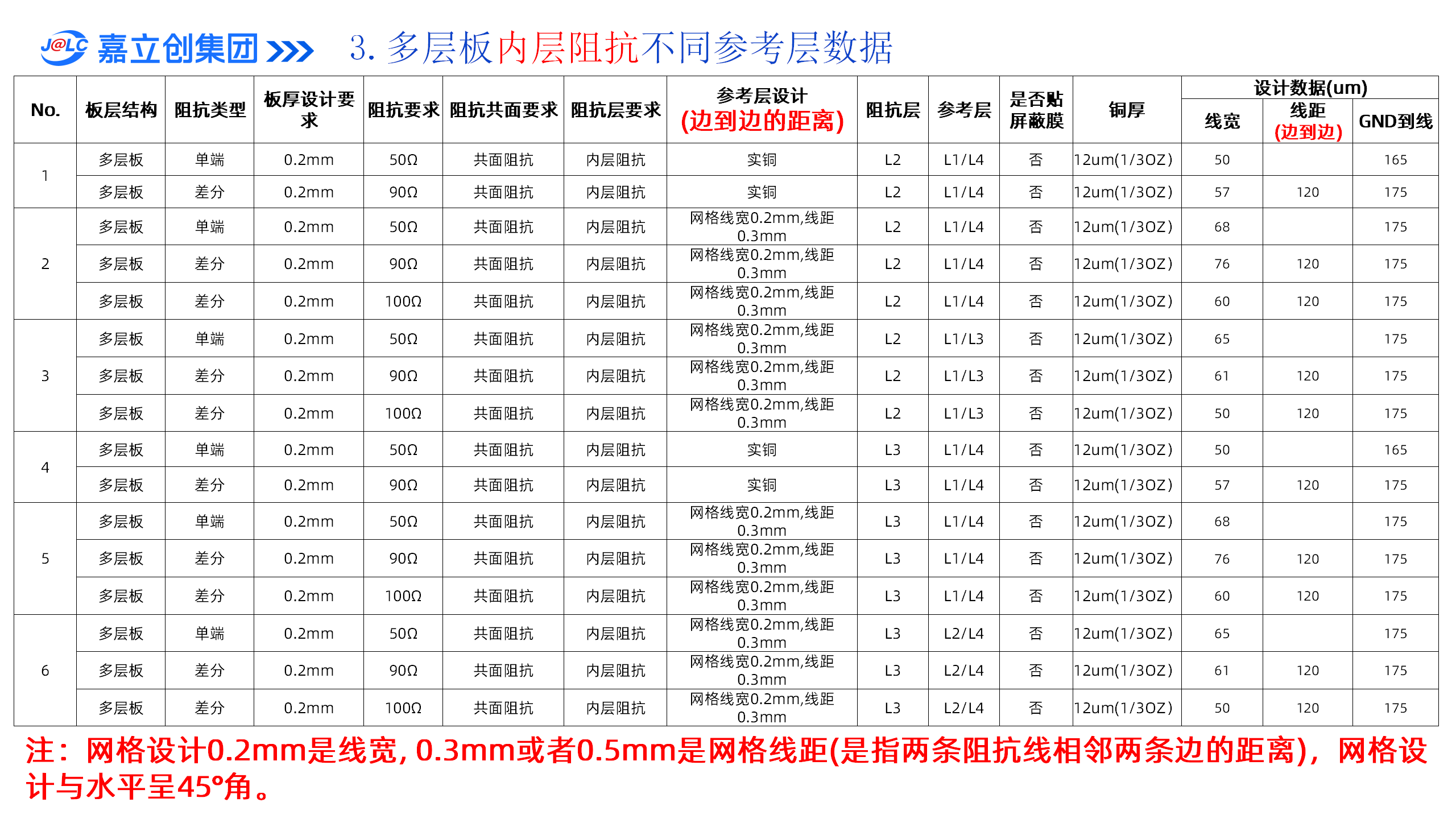

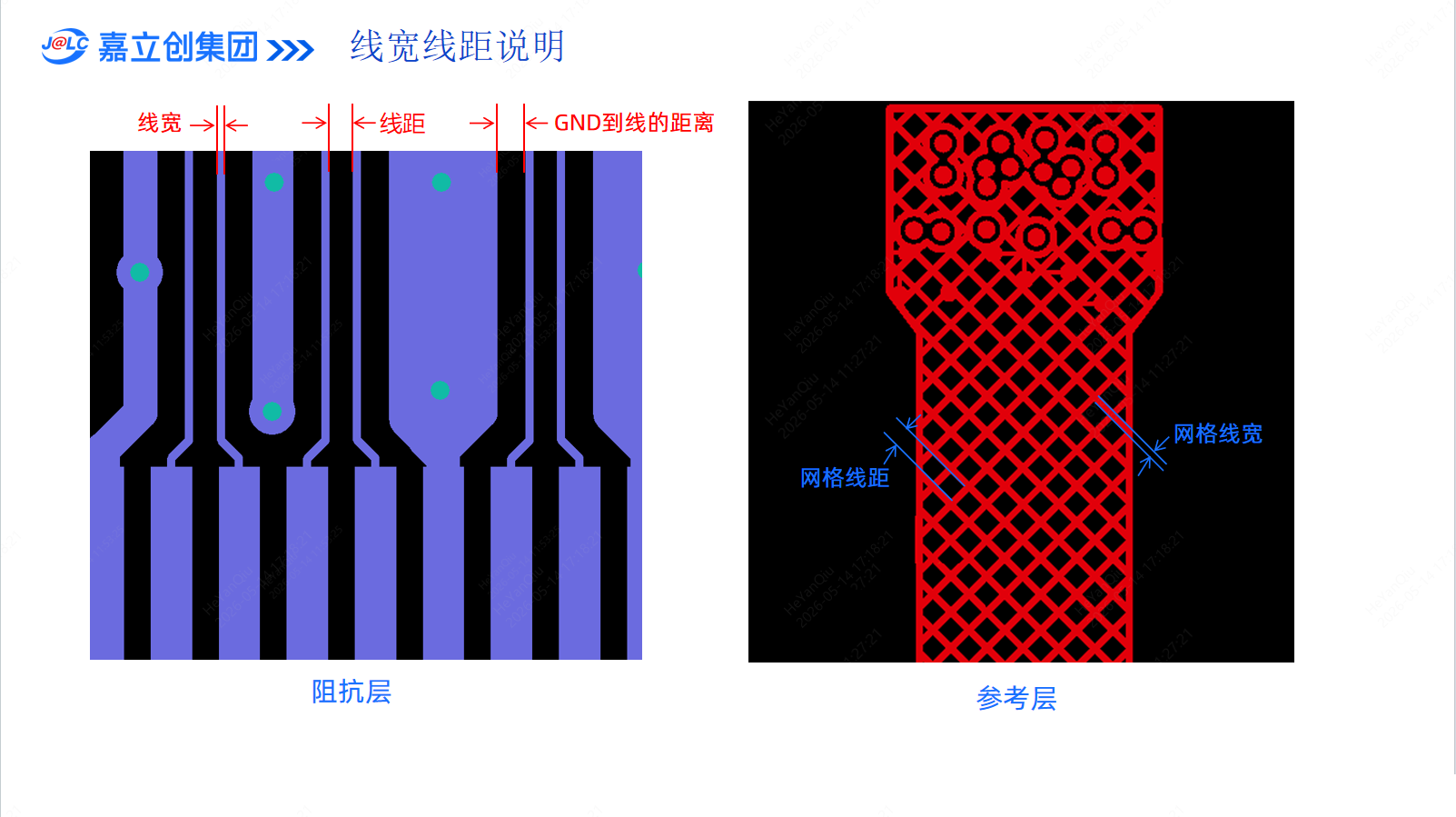

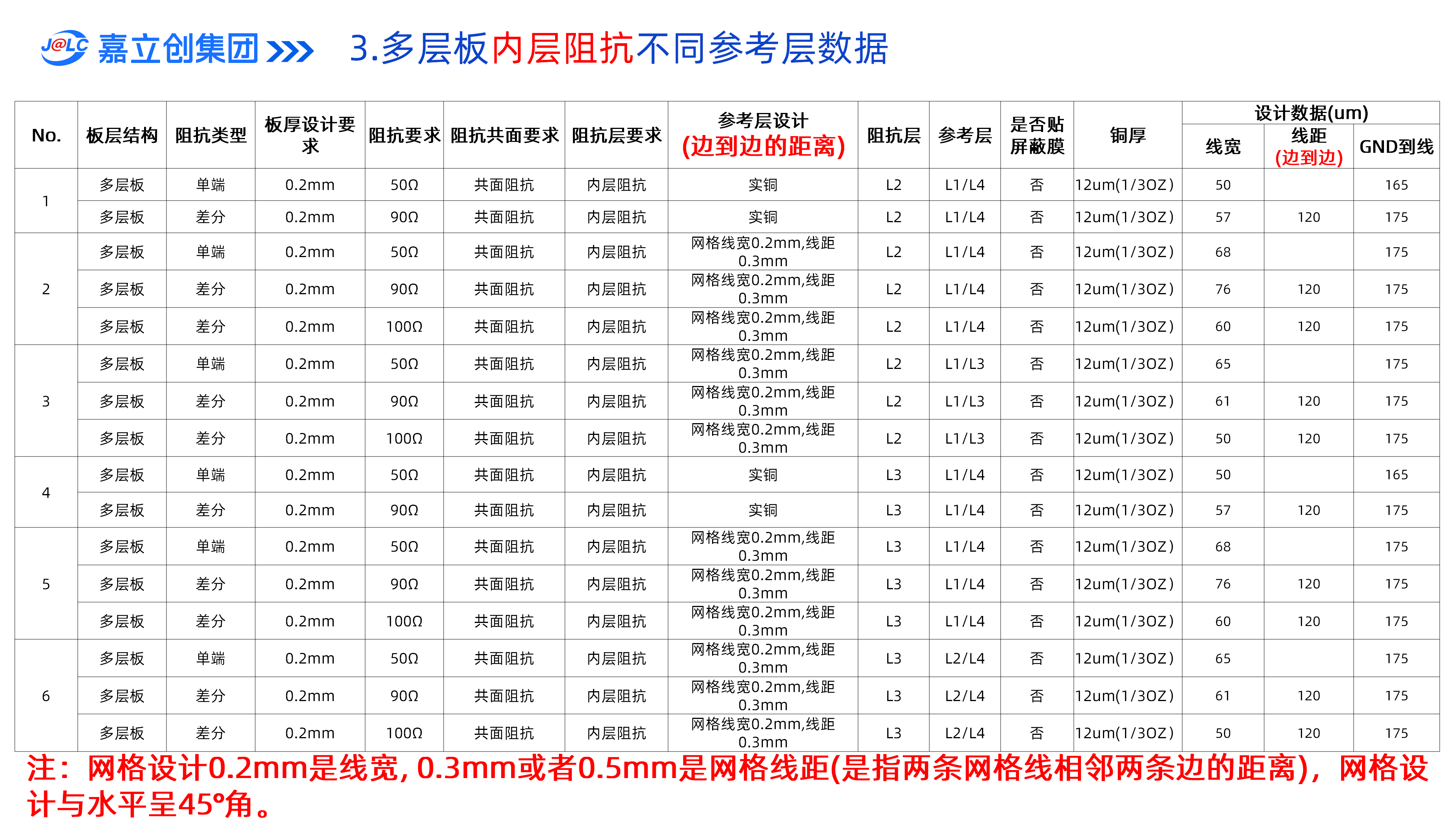

FPC阻抗使用阻抗模拟软件很难计算准确,可参考嘉立创实际总结的经验线宽来设计,建议先打样验证。
(需要注意,按以下表格参数线宽线距直接下单,阻抗公差约在+/-20%左右,如您有更严格的公差要求如+/-10%(小于50Ω±5Ω),请选择阻抗管控要求后下单)








FPC阻抗使用阻抗模拟软件很难计算准确,可参考嘉立创实际总结的经验线宽来设计,建议先打样验证。
(需要注意,按以下表格参数线宽线距直接下单,阻抗公差约在+/-20%左右,如您有更严格的公差要求如+/-10%(小于50Ω±5Ω),请选择阻抗管控要求后下单)
