“大功率器件散热差？焊接对位精度低？异面导通必须打孔换层……”你是不是也在被这些行业通病反复困扰？
为了解决大家的痛点，适配当下轻薄化、高散热、高精密的电路设计需求，嘉立创FPC近日正式推出了FPC镂空板！不仅可以实现异向导通，解决散热和焊接难题，而且使用压延铜箔，耐弯折性能也有大幅提升！
一、什么是FPC镂空板？
FPC镂空板（纯铜镂空软板）是一种无 PI 基材，仅由铜箔或铜箔+阻焊膜构成的柔性导电件。通过蚀刻把多余铜箔全部蚀掉，只保留需要的线路、焊盘，其余区域可以做成镂空空置。
那镂空板和普通FPC板有什么区别呢？

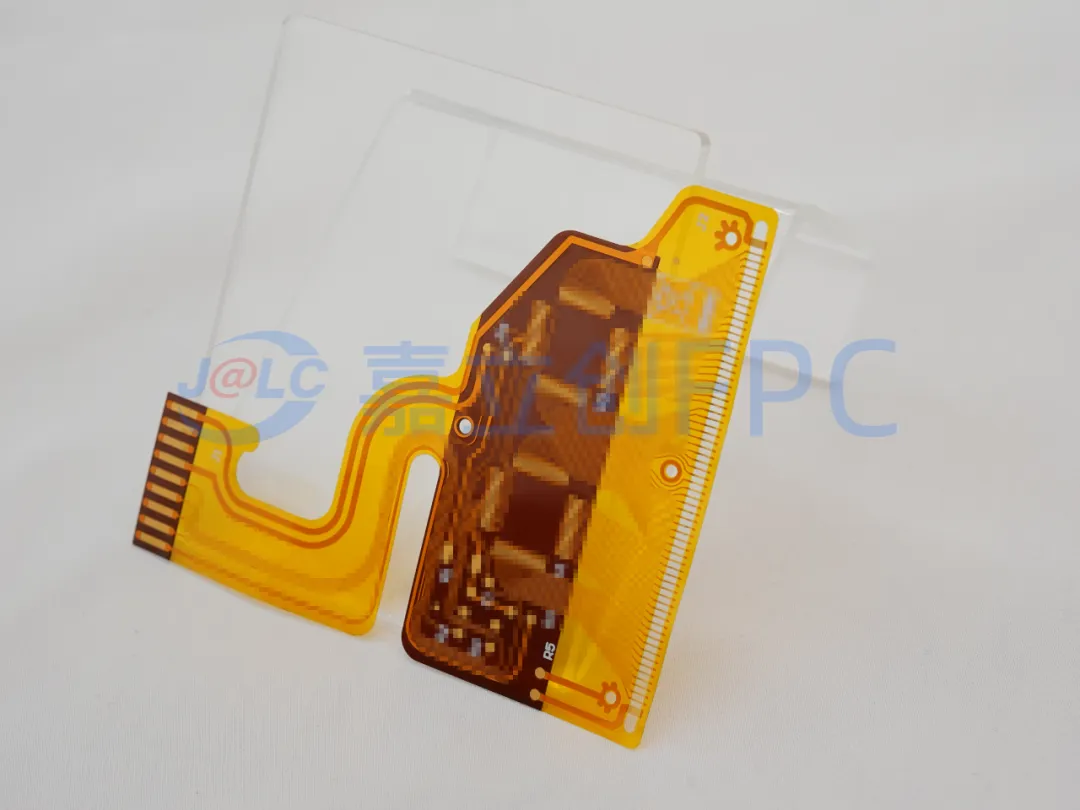

普通FPC单面板：基材为PI + 铜箔双层复合，整体依靠绝缘PI基材支撑，线路仅能在正面局部开窗，板材主体保留 PI基材绝缘层。受基材结构限制，存在隔热严重、焊接精度有限等弊端。

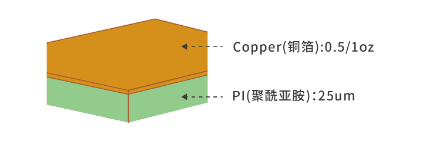

FPC单面板叠构图
FPC镂空板：基材只有单层压延铜箔，蚀刻后仅保留导电线路、焊盘、连接筋，线路焊盘可以正反两面都露出来。彻底摆脱了基材束缚，从根源解决散热、导通、形变、焊接精度等行业痛点，综合性能全面升级。

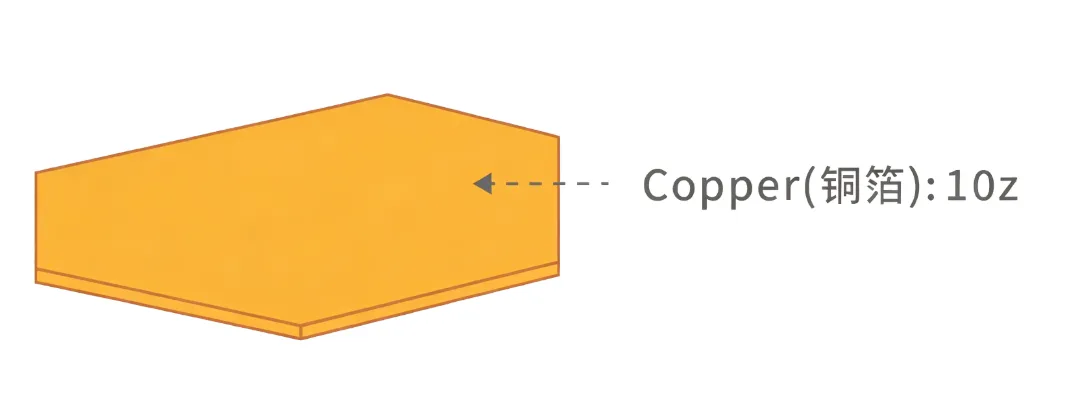

镂空板叠构图
二、FPC镂空板的特点
1）无基材阻隔，有效解决散热问题
传统PI基材隔热严重，功率芯片、MOS管、LED等发热元件工作时热量堆积难散，极易导致器件降额、寿命缩短。
而镂空板可以在发热元件焊盘之间做镂空设计，空气能直接穿透板材形成风道；同时也能让散热器、导热垫直接接触元件底面，有效消除基材隔热层、降低热阻，完美适配大功率精密设备的散热需求。
2）结构稳定，避免单面板弯曲及涨缩问题
传统单面板上下层不对称，回流焊时热缩应力不均，易出现板材翘曲、涨缩等问题。
而镂空板上下层完全对称，能有效分散热缩应力，回流焊时不易翘曲变形，是大尺寸显示屏LED板的最佳选择。

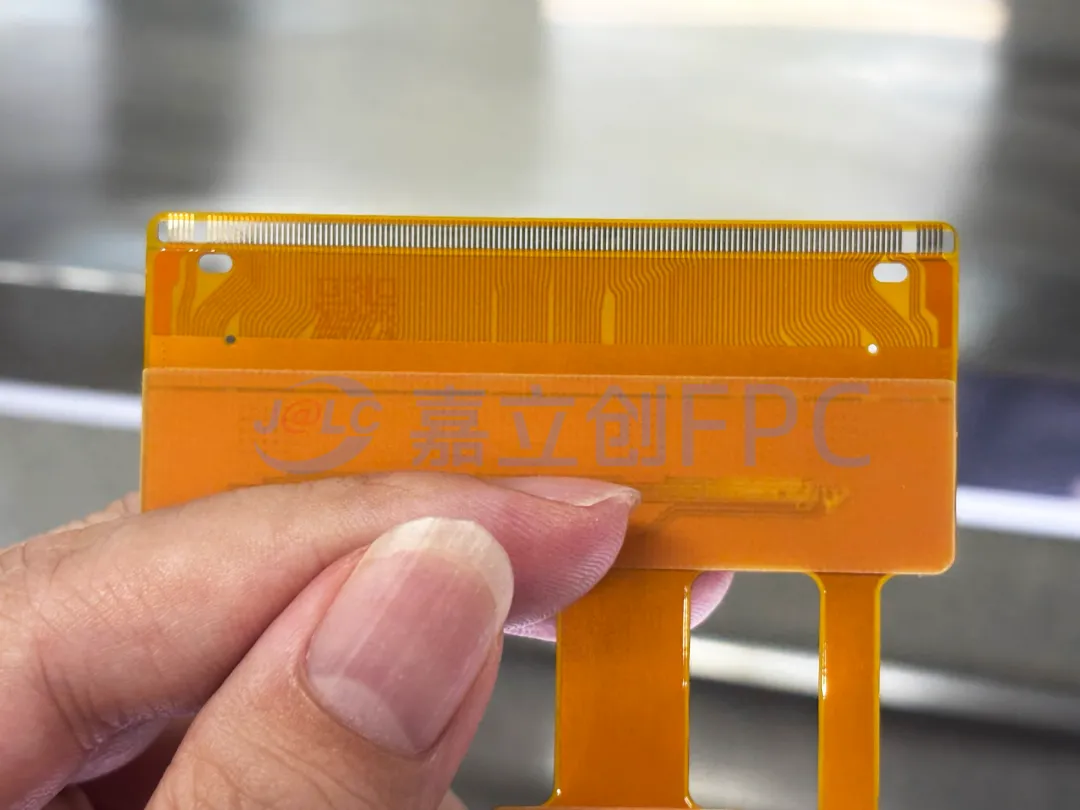

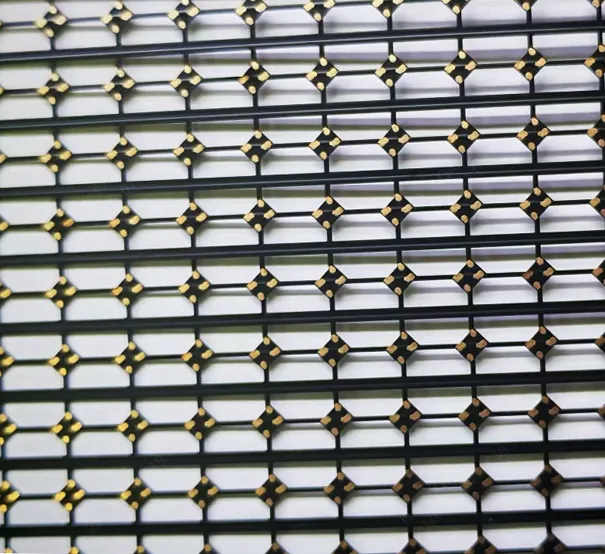

嘉立创FPC镂空板样品
3）镂空设计，提高焊接精度
焊盘两侧做镂空处理，焊接时方便对准PCB主板上的焊盘，能够有效防止焊接偏位的问题；同时镂空结构让焊盘受力更均匀，焊接牢固度大幅提升，适配打印机喷头等高精密焊接场景。
4）支持异向导通，避免过孔干扰
常规FPC想要实现异向或异面导通，只能设计成双面板并打过孔换层，容易产生信号干扰、且占用板材空间。
而镂空板不用打过孔，依托单一镂空铜箔结构即可实现多点导通，大幅简化整机结构，适配微型化、集成化设备设计需求。
5） 天然安规隔离，满足绝缘认证
镂空区域完全无导体覆盖，高低压线路之间用镂空区隔开，自然拉长爬电距离，无需额外开槽，即可满足低压医疗、智能穿戴设备绝缘认证。
三、FPC镂空板的应用场景
依托其轻薄柔软、高精密焊接的特性，嘉立创FPC镂空板可精准适配众多精密细分场景：
医疗设备领域：如血氧探头、皮肤电极、微型测温贴片、内窥镜引线、柔性心率电极等设备，适配医疗设备低干扰、高绝缘、高精度、可贴合人体的工况要求，安全合规且耐用性强。
照明显示设备：如大尺寸显示屏LED板、微型LED灯板，可以解决传统板材高温变形、积光发热问题，提升显示与照明稳定性，适配批量量产需求。
工控设备：锂电池极片连接片、微型感应天线、打印机喷头等设备，可以满足高精密焊接、高密度布线、长效稳定工作的需求，有效降低设备故障概率。
智能穿戴设备领域：蓝牙耳机触点排线、智能手环/手表柔性排线等，适配日常反复弯折使用。
四、FPC镂空板如何下单？

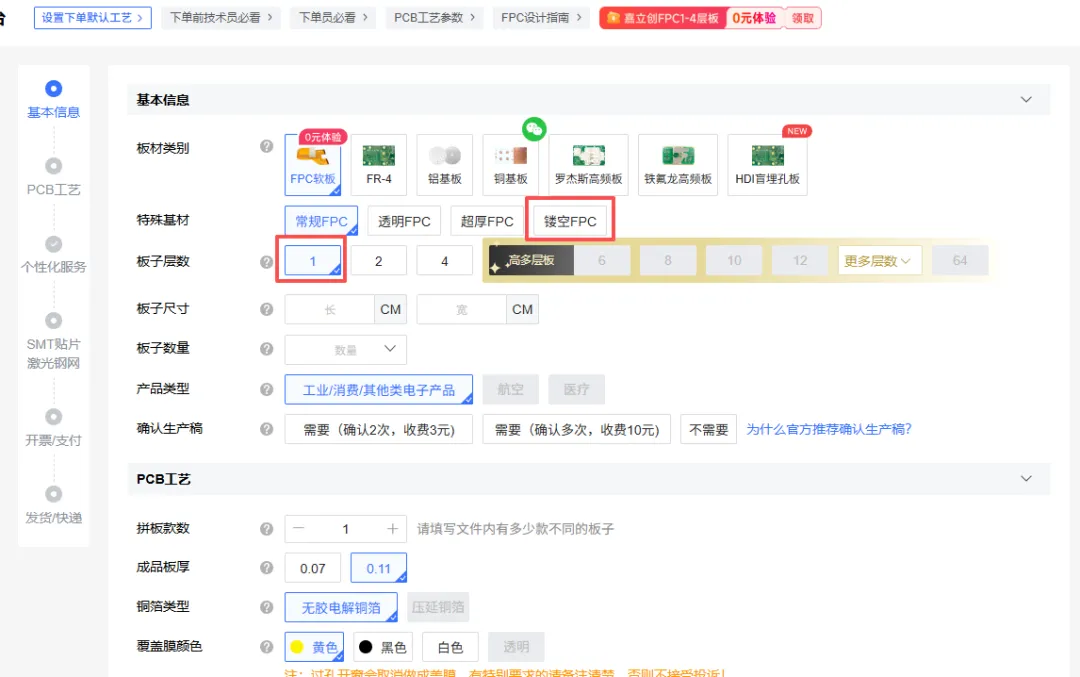

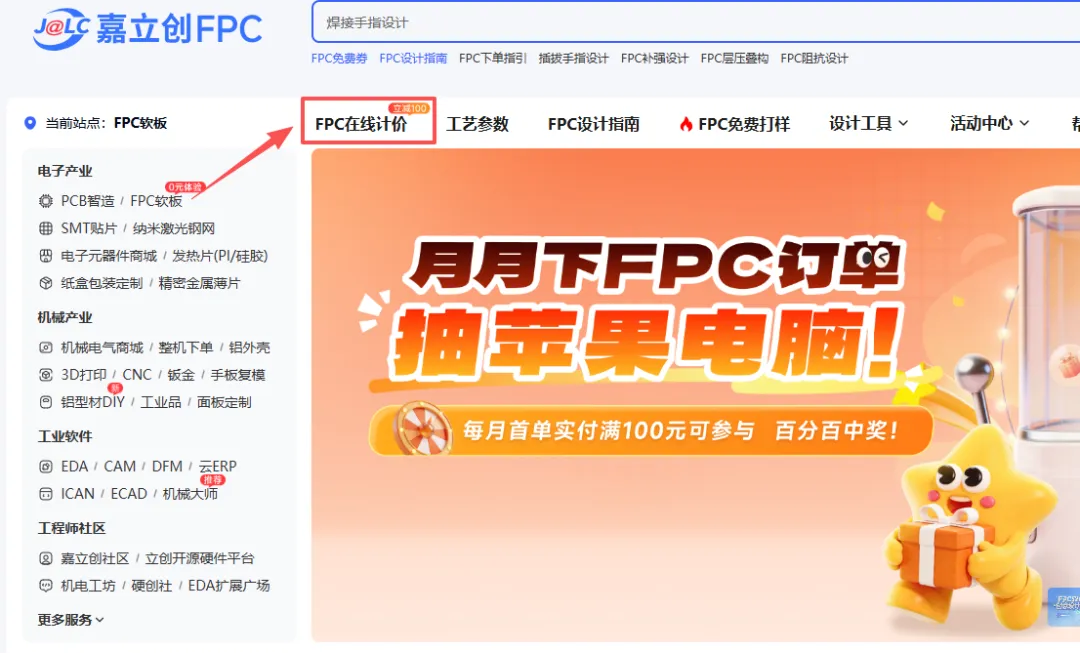

目前嘉立创下单平台已上线镂空板，只需登录嘉立创FPC官网（https://www.jlc-fpc.com/），直接点击【在线计价】，即可下单体验。
注：镂空FPC目前仅支持单面板，需选择板子层数（1层）后，才会出现镂空FPC选项。
五、FPC镂空板设计注意事项
1）镂空板需要设计正反面两个阻焊层
2）镂空位置的线路宽度建议大于0.5mm
3）镂空位置正反面的阻焊开窗建议错开0.3mm
如需了解FPC镂空板的更多详细参数，或有其他技术问题，可扫描文末二维码进行咨询！
